深入了解古朴典雅的紫泥

  紫泥是指外观色泽以紫色为主，偏深偏杂的一类陶土。紫泥，是宜兴紫砂陶土三大泥类中最主要的泥类， 也是宜兴紫砂陶土中开发利用最早、最为普遍的一类泥料，宜兴紫砂陶土80%以上属于紫泥。

  宜兴紫砂陶土之所以被称之为“紫砂土”，与紫泥有着密切的关系。 宜兴紫砂土以紫泥为代表，紫泥最能体现宜兴紫砂古朴典稚的特征，尽显紫砂风韵。紫泥质朴粗犷，沉郁顿挫，犹若成年男子，充满阳刚之气。用优质紫泥制作成的紫砂壶，经泡养后，温润如玉，有“紫玉金砂” 之美誉。

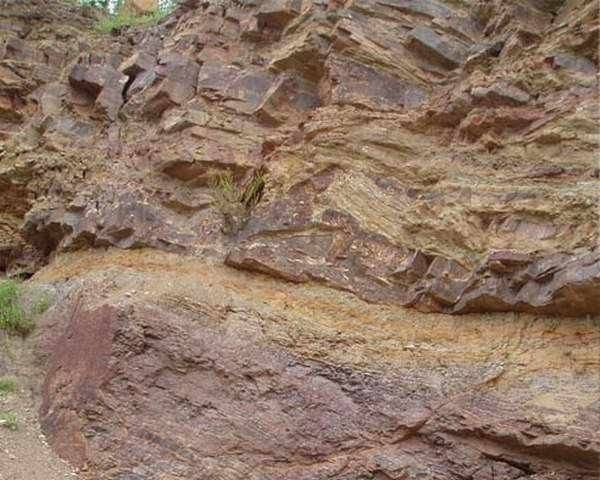

  紫泥在矿床中，通常埋藏于深山腹的甲泥矿层中，是甲泥矿层中的夹层，故有“岩中岩”、“泥中泥”之称。丁蜀镇的黄龙山（称为本山）是优质紫泥的主要产区，黄龙山的紫泥一般产于厚度为八米左右的家离三号矿层中，矿体呈薄层状、透镜状产出，厚度有几十厘米至数米，矿层稳定性差，有时不延续而灭尖。这主要是由黄龙山断裂褶皱的地质所造成的。

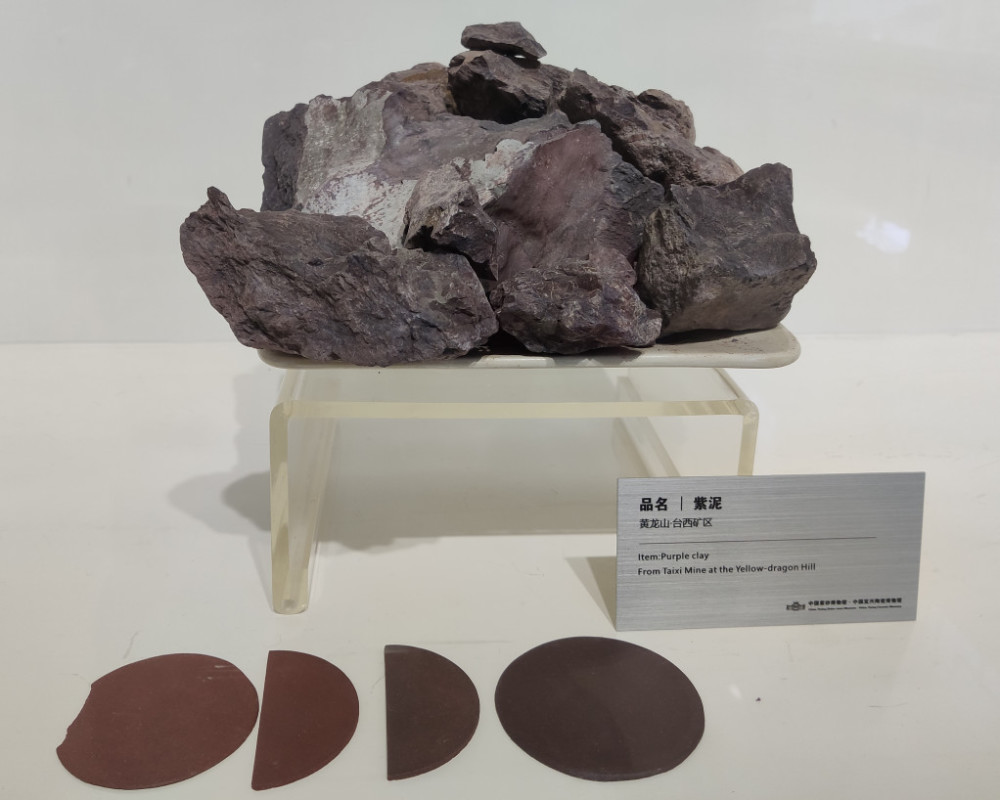

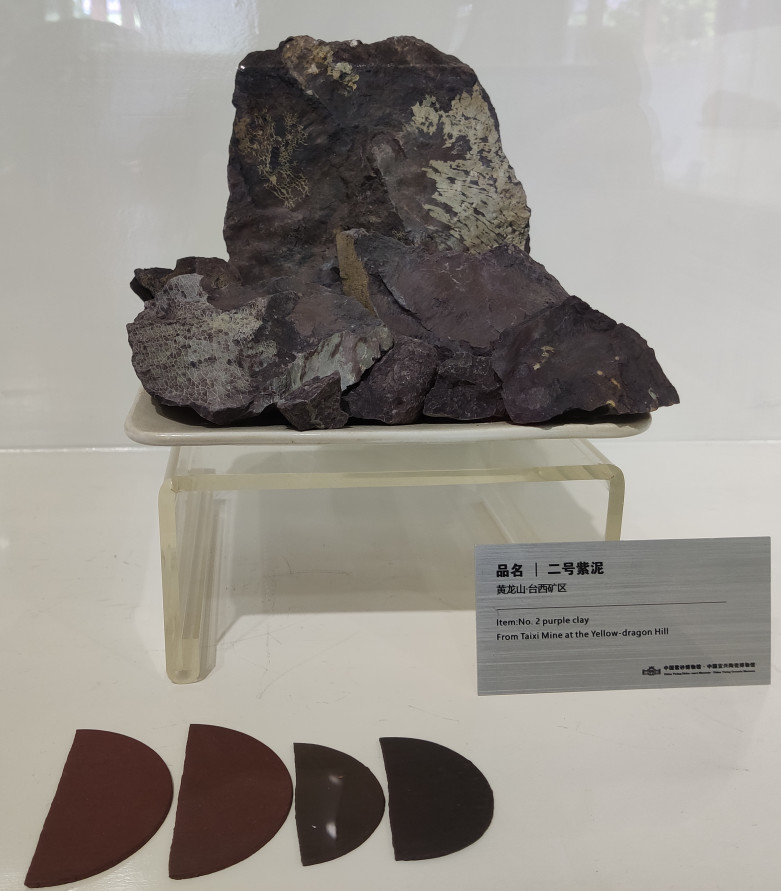

  紫泥的外观色泽以紫色为主，偏深偏杂的一类陶土的统称，并非单一的矿料概念。紫泥若按业内部分人是依据产地、产状、质地及色泽等来区分，可能有上百个泥料。紫泥绝大多数都没有专门的名称，原因就在于其性能都基本相同。

  紫泥若按其外观色泽来分，则有紫红色、紫褐色、紫黑色、蓝青色、蓝紫色等，主要是因为沉积时的环境为氧化气氛或强氧化气氛而造成。紫泥烧成后的外观色泽也呈紫红色、紫褐色、紫黑色、蓝青色、蓝紫色等，古人则称其为深古色、浅深古色、铁色、栗色、猪肝色等等。

  随着烧成温度的不同，紫泥的外观色泽由棕红，渐向紫红、紫棕色、紫褐色、紫黑色变化。由于产出的差异，配比的多少和烧成温度的高低，紫泥作品各显风韵。

紫泥的特点

  一是可塑性好，天然的矿物组成、化学组成和工艺特性，使紫泥具有良好的可塑性，紫泥可以根据需要制作成任意大小的器件，且不易变形和裂开。

  二是透气性好，紫砂泥中石英的含量较为丰富，石英与粘土，云母，赤铁矿等共生于一体。 被行家称为泥中之“骨”，即紫砂泥的“砂”。紫泥中的石英颗粒粒径较大，大于0．01mm颗粒，占70%以上，颗粒大，成陶后形成的气孔也大，因而更具透气性，外表砂质感也强。

  三是稳定性好，紫泥烧成温度范围相对较高，烧结温度为1200℃，烧结温度范围大于100℃， 整体收缩率小，约为8%。

  紫泥是最为常见的泥料，你的手里有紫泥壶吗？
